雷尼紹 QC20 - W 球桿儀系統：機床性能檢測的得力工具
一、系統組成及運行機制
（一）核心部件

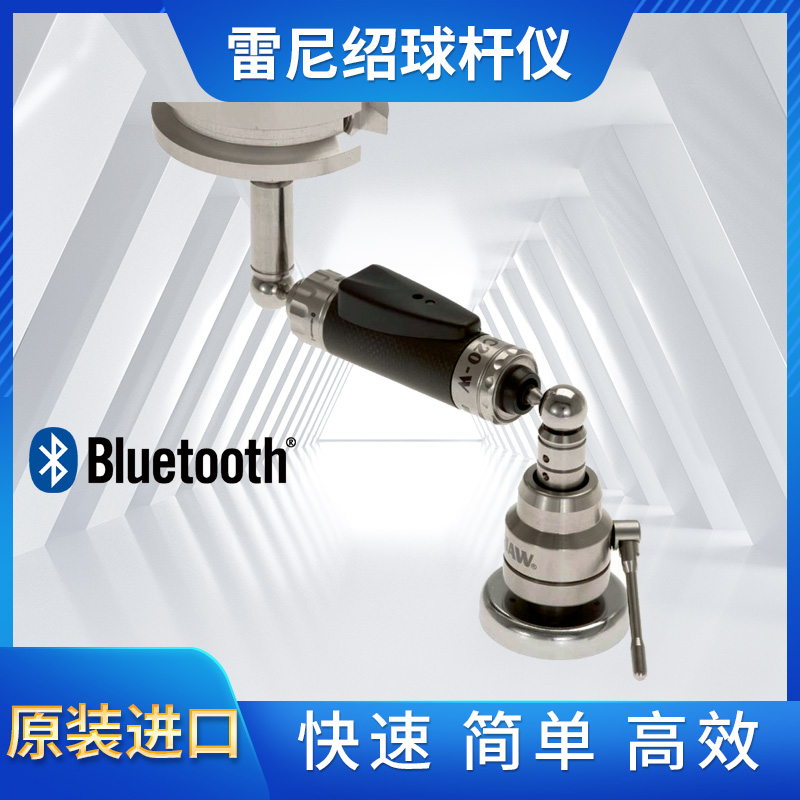

高精度球桿儀主體：球桿儀主體是一款高精度可伸縮線性傳感器，兩端分別安裝精密球體。這一設計是實現精準測量的核心要素，精密球體在測量環節起到關鍵作用。
精密磁力碗座：系統配備兩個精密磁力碗座，使用時，一個固定在機床工作臺，另一個連接機床主軸或主軸箱。這種連接方式穩固，為后續測量奠定穩定基礎。
（二）工作模式
（三）數據處理與分析
二、球桿儀測試的突出優勢
（一）高效精準檢測
（二）全程性能監測
（三）快速故障排查
（四）多維度效益提升
保障加工品質：定期使用球桿儀測試，有助于確保數控機床一次加工出合格零件，減少因機床誤差產生的次品，提升產品質量。
降低運營成本：及時發現并解決機床問題，可有效縮短機床停機時間，降低廢品率和檢測成本，提高生產效率，從而減少企業運營成本。
符合質量規范：能夠清晰顯示機床是否符合性能與質量管理標準，助力企業滿足相關質量要求，增強企業競爭力。
預防性維護：支持企業制定基于實際狀況的預防性維護計劃，提前發現潛在問題，防微杜漸，延長機床使用壽命。
三、系統技術參數
分辨率：達到 0.1μm，能夠捕捉極其細微的變化，為高精度測量提供有力支持。
傳感器精度：在 20℃環境下，精度可達 ±0.5μm，保證測量數據的準確性。
系統精度：同樣在 20℃時，系統精度為 ±1.25μm，確保整個測量系統的可靠性。
傳感器行程：行程范圍為 ±1.0mm，可滿足多種測量場景需求。
環境溫度：能在 0 - 40℃的環境中正常工作，具備較強的環境適應能力。
